深圳住建關于消防防排煙問題的答疑

深圳市住房和建設局關于防排煙風管的耐火性能如何實現、設置在單獨豎井里的排煙風管外包覆具體做法、風管穿防火墻及樓板應做防火保護如何實現等問題進行了解答

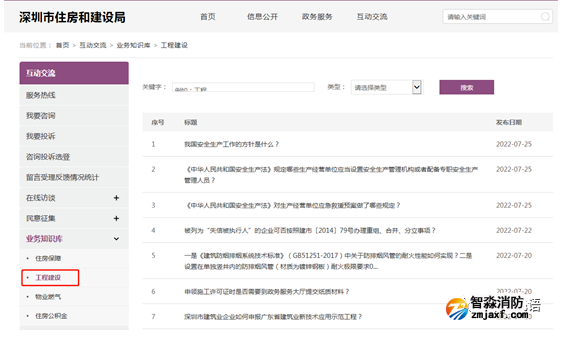

查詢路徑：http://zjj.sz.gov.cn/hdjl/ywzs/jsgcgl/。

#1室外的防排煙風管（材質為鍍鋅鋼板）是否需要采取防火措施？

答復：消防技術規范沒有對室外防排煙風管作耐火極限要求。

#2建筑項目消防驗收時對防排煙系統隔熱和各種耐火極限的驗收標準具體是怎么樣的？

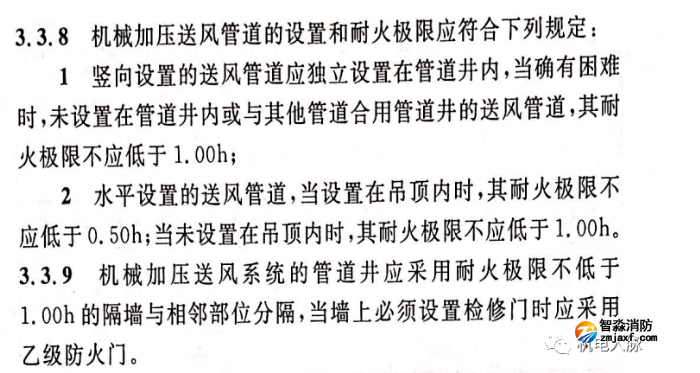

答復：對于消防防排煙管道耐火極限的要求，應按照《建筑防煙排煙系統技術標準》GB51251-2017第3.3.8、3.3.9、4.4.8、4.4.9條等條款的規定執行。

#3建筑室內裝修工程不改變原建筑平面布局和使用功能時，消防防排煙管道耐火完整性及隔熱性是否需達到1.0h以上？

答復：建筑室內裝修工程不改變原建筑平面布局和使用功能，不需要重新校核原防排煙系統設計是否符合現行技術標準的問題。風管、排煙口、風閥、防火閥等設施設備的更新可按原標準執行。

#4按排煙規范，排煙管道的耐火極限需達到一定要求，是否可采用鍍鋅鐵皮刷防火涂料的方法？

答復：防火涂料目前主要有鋼結構防火涂料、混凝土防火涂料、電纜防火涂料、飾面型防火涂料等類型，根據上述不同產品的國家標準，沒有適用于排煙風管耐火極限的防火涂料。金屬風管的制作和連接應符合《建筑防煙排煙系統技術標準》（GB51251-2017）第6.3.1條有關規定。

#5按排煙規范，吊頂內的排煙管道應采用不燃材料隔熱，是否可以采用40mm及以上的玻璃棉進行隔熱？

答復：根據《建筑防煙排煙系統技術標準》（GB51251-2017）第6.3.1條有關規定，排煙風管的隔熱層應采用厚度不小于40mm的不燃絕熱材料，絕熱材料的施工及風管加固、導流片的設置應按現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定執行。工程實際所采用的玻璃棉應符合上述要求。

如《建筑防煙排煙系統技術標準》要求該處排煙管道需具備一定耐火極限，需采用經檢測具備相應耐火極限的排煙管道。

#6關于《建筑防煙排煙系統技術標準》（GB51251-2017）中關于防排煙風管的耐火性能如何實現的問題？

答復：

1.《建筑防煙排煙系統技術標準》（GB51251-2017）針對設置在不同部位的防排煙管道規定了耐火極限要求，應予執行。

2.防排煙管道并未作為消防產品管理，無相關產品標準；《建筑防煙排煙系統技術標準》規定了耐火極限要求，但并未出臺相關建筑標準設計來明確何種標準化施工做法可使金屬風管具備相應耐火極限。

3.《建筑防煙排煙系統技術標準》在相關條文說明中明確了其耐火極限的判定必須按照《通風管道耐火試驗方法》（GB/T17428-2009）的測試方法進行，在消防驗收時主要核查其使用的風管是否取得合資格的檢驗機構出具的關于該風管耐火極限性能的型式檢驗報告。

4.目前工程實踐中主要有兩種做法：一是使用具備耐火性能的非金屬及復合材料成品風管；二是在原金屬風管基礎上通過外敷防火隔熱材料（如巖棉、防火毯等）形成具備耐火性能復合體，為加強工程質量管理，建議建設單位在選用風管時注意如下事項：

（1）兩類風管應由不燃材料構成，均按照《通風管道耐火試驗方法》GB/T17428-2009，并取得具備相關資質的檢測機構出具的型式檢驗合格報告，不同部位風管的不同耐火性能要求應符合規范及設計要求；

（2）建設單位可要求風管的供貨方（即取得型式檢驗合格報告的送檢單位）對其風管包括耐火極限各性能指標符合技術標準要求作出確認和保證；（如非金屬及復合材料成品風管還涉及《建筑機電工程抗震設計規范》、《非金屬及復合風管》、《不燃無機復合板》等標準規定的抗震、抗老化、受熱時不產生毒性氣體及任何環境下不吸潮、不返鹵的要求。）

（3）金屬風管外敷防火隔熱材料所形成的復合體，經常采用現場加工方式，需嚴格控制其施工質量，建設單位可要求供貨方（即取得型式檢驗合格報告的送檢單位）提供與送檢樣品一致的原材料及加工工藝說明，對各類主材、特殊輔材（如“耐火隔熱層”、“高溫膠”等）等材料，生產廠家必須提供其品牌、成分、耐高溫度、厚度、涂刷方式及部位的詳細說明以及安裝工藝流程，由建設、施工、監理單位確認，施工單位嚴格按工藝施工；金屬風管外敷防火隔熱材料所形成的復合體，視為一體化構件，其質量及產品一致性是否符合所對應的型式檢驗報告要求，由生產廠家書面確認。

#7關于設置在單獨豎井內的防排煙風管（材質為鍍鋅鋼板）耐火極限要求0.5h，是否需要做外包覆？如果需要做外包覆的話具體做法是什么的問題？

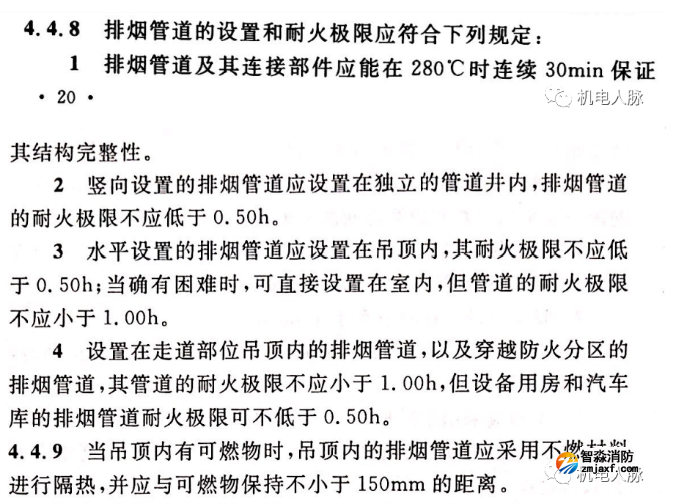

答復：依據《建筑防煙排煙系統技術標準》GB51251-2017第4.4.8條要求，豎向設置的排煙管道應設置在獨立的管道井內，排煙管道的耐火極限不應低于0.5h。具體方法可參照問題2的回復。

對于該條款如何在工程實踐中落實，國內多個城市出臺了有關指引，通過在獨立設置的建筑豎向排煙風井內安裝了金屬風管的方式來落實本條要求，可以考慮借鑒這種做法。

#8關于《建筑設計防火規范》有關條款要求風管穿防火墻及樓板應做防火保護如何實現的問題？

答復：《建筑設計防火規范》GB50016-2014（2018年版）第6.3.5條要求防煙、排煙、供暖、通風和空氣調節系統的風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限執行。

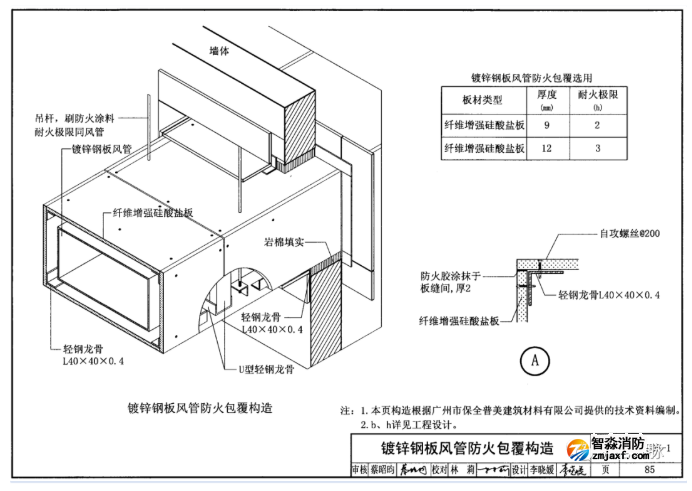

該條款要求可通過采用上述按照《通風管道耐火試驗方法》（GB/T17428-2009）進行測試并取得型式檢驗報告的具有耐火性能的風管來落實，也可通過“風管外壁應采取防火保護措施”落實，該防火保護措施可參考《防火建筑構造（一）》（國家建筑標準設計圖集（07J905-1））中“鍍鋅鋼板防火包覆構造”的做法。（小編注：這種做法無耐火層）

#9裝修改造（二次裝修）的項目的排煙機房是否需要設置消防噴淋系統？

裝修改造工程位于一類高層公共建筑內時，排煙機房需要設施自動噴水滅火系統；裝修改造工程位于二類高層公共建筑、單、多層建筑內時，且排煙系統與通風空氣調節系統共用時，機房內應設置自動噴水滅火系統，單獨使用的排煙機房規范未規定必須設置。

#10在建設工程消防驗收中哪些裝修材料需要見證送檢？

依據《建筑內部裝修設計防火規范》 GB50222-2017第3.0.3 裝修材料的燃燒性能等級應按現行國家標準《建筑材料及制品燃燒性能分級》GB 8624的有關規定，經檢測確定；第3.0.7條當使用多層裝修材料時，各層裝修材料的燃燒性能等級均應符合本規范的規定。復合型裝修材料的燃燒性能等級應進行整體檢測確定。《建設工程消防驗收評定規則》XF836-2016第5.2條 d）具有防火性能要求的裝修材料符合國家標準或行業標準的證明文件。《建設工程消防設計審查驗收管理暫行規定》（住建部令第51號）第二十七條，有完整的工程消防技術檔案和施工管理資料（含涉及消防的建筑材料、建筑構配件和設備的進場試驗報告）。

綜上所述，建筑工程消防驗收涉及裝修材料有防火性能要求時，應提供產品防火性能的型式檢驗報告，如：墻面裝修材料要求B1級（難燃）材料時，使用木板裝修需提供B1級不燃材料的產品型式檢驗報告，如無相關報告就應將相關產品送檢測機構進行見證檢驗。

另建筑構件如有防火性能要求，也應提供型式檢驗報告或進行見證檢驗。

#11申報建設工程消防驗收前，施工單位是否需要委托具有消防檢測資質的第三方對整個項目的消防設施、設備、暖通、電氣（火災自動報警）、消火栓系統、噴淋系統等進行檢測出具相應的報告后，才能向窗口提交資料申報消防驗收？

1.《建設工程消防設計審查驗收管理暫行規定》第二十七條第四款規定：建設單位組織竣工驗收，應當對建設工程消防設施性能、系統功能聯調聯試等內容檢測，經查驗不符合規定的，建設單位不得編制工程竣工驗收報告。

2.《建設工程消防設計審查驗收工作細則》第二十條第四款規定：現場評定內容為消防設施性能的，滿足設計文件要求并能正常實現的結論為合格，不符合的結論為不合格。

3.消防設施性能、系統功能聯動調試情況應在《特殊建設工程消防驗收申請表》或《建設工程消防驗收備案表》“建設工程竣工驗收消防查驗情況及意見”第五項中進行填報。

4.《建設工程消防設計審查驗收管理暫行規定》第十三條規定：提供建設工程消防設計圖紙技術審查、消防設施檢測或者建設工程消防驗收現場評定等服務的技術服務機構，應當按照建設工程法律法規、國家工程建設消防技術標準和國家有關規定提供服務，并對出具的意見或者報告負責。

5.《建設工程消防設計審查驗收工作細則》附錄《建設工程消防設計審查、消防驗收、備案和抽查文書式樣》填表說明第10點：建設單位如在施工過程中自行完成消防設施檢測，或在建設工程竣工驗收消防查驗時自行完成消防設施性能、系統功能聯動調試，《特殊建設工程消防驗收申請表》和《建設工程消防驗收備案表》“建設工程竣工驗收消防查驗情況及意見”中第五項“消防設施性能、系統功能聯動調試情況”的“技術服務機構”一欄可由建設單位填寫并簽名加蓋公章確認。

如建設單位在施工過程中自行完成消防設施檢測或聯動調試，并在“技術服務機構”一欄中填寫并加蓋公章確認的，應對相關檢測工作的真實性、有效性負責。
